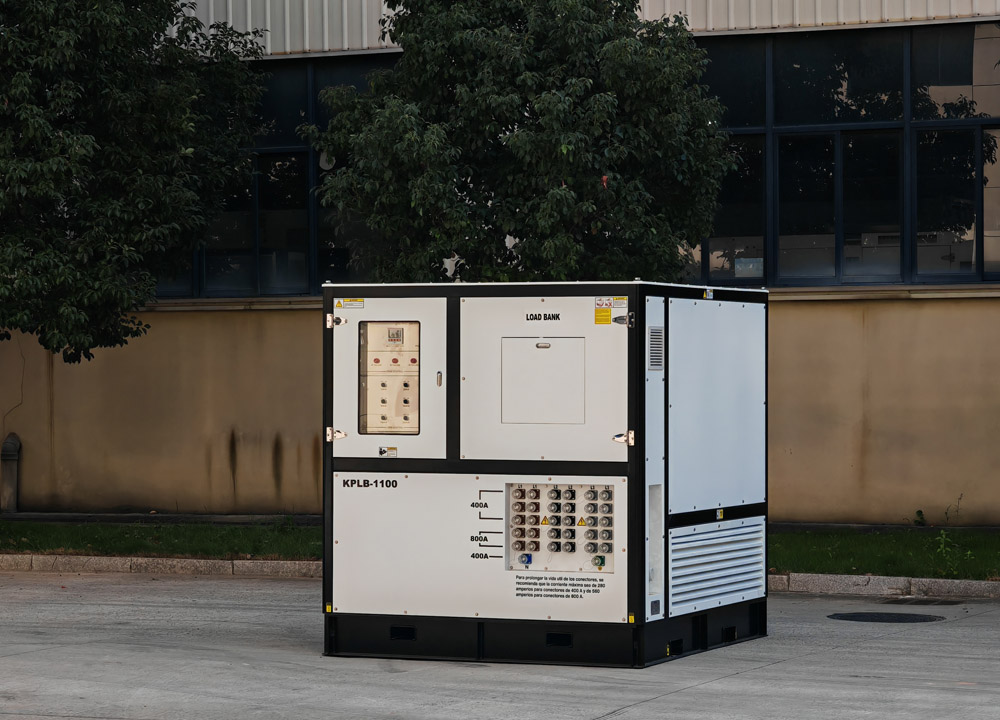

Dans le domaine des tests d'énergie et d'équipements électriques, nous entendons souvent parler de « banc de charge artificiel ». Beaucoup de gens se demandent : pourquoi un appareil qui consomme de l'électricité est-il appelé « charge artificielle » ? Quelle est la différence entre celui-ci et les « charges réelles » que nous utilisons quotidiennement, comme les lampes, les moteurs et les appareils électroménagers ?

En fait, le cœur d'une charge artificielle n'est pas une « consommation d'énergie inutile », mais une simulation précise. Les équipements électriques réels fonctionnent dans des conditions complexes et variables. Un banc de charge artificiel, utilisant les trois composants électriques de base — résistance (R), inductance (L) et condensateur (C) — reproduit les caractéristiques électriques de diverses charges, fournissant un « bilan de santé en conditions réelles » pour les groupes électrogènes, les systèmes UPS, les transformateurs, les appareillages de commutation, et plus encore.

Les trois charges artificielles RLC ont chacune leurs propres rôles, se complétant pour couvrir la grande majorité des scénarios de charge dans les systèmes électriques. Dans cet article, nous expliquerons en langage simple la logique de fonctionnement, les différences caractéristiques et les applications pratiques de ces trois charges artificielles fondamentales, afin que vous puissiez comprendre la logique sous-jacente aux tests électriques.

I. La base : Charge purement résistive – Le « consommateur d'énergie stable » des systèmes électriques

La charge résistive est le type de charge le plus basique et le plus couramment utilisé dans un banc de charge, et c'est celle qui se rapproche le plus de la compréhension du grand public en matière de consommation d'énergie, correspondant aux appareils purement résistifs de la vie quotidienne tels que les chauffe-eau électriques, les lampes à incandescence et les éléments chauffants électriques.

Son principe de fonctionnement est simple et direct, suivant la loi de Joule : lorsque le courant traverse des éléments de résistance de puissance spécialement conçus, l'énergie électrique est convertie à 100 % en chaleur, qui est ensuite dissipée dans l'air par des systèmes de refroidissement tels que des ventilateurs et des grilles de dissipation thermique, consommant ainsi régulièrement la puissance active produite par la source d'alimentation testée. L'ensemble du processus ne génère aucun champ magnétique, ne stocke aucune énergie électrique et consomme simplement de l'énergie.

En termes de caractéristiques électriques, la tension et le courant d'une charge résistive sont parfaitement en phase, sans déphasage. Le facteur de puissance est toujours de 1 et l'état de fonctionnement est extrêmement stable. Les ingénieurs peuvent contrôler précisément la consommation d'énergie en ajustant le nombre d'étages de résistance connectés en parallèle, simulant ainsi les conditions de fonctionnement en régime permanent de l'alimentation électrique.

Lors des tests réels, les charges résistives traitent principalement de la vérification de base de la stabilité de l'alimentation électrique. Par exemple, elles sont utilisées pour tester la stabilité de la tension et de la fréquence des groupes électrogènes dans des conditions de marche à vide, à pleine charge et en surcharge, pour vérifier la capacité d'alimentation continue des systèmes UPS et pour éliminer les dépôts de carbone dans les générateurs ayant fonctionné à faible charge pendant de longues périodes. Tout test nécessitant la mesure de la puissance active nominale et de la capacité de charge en régime permanent d'une source d'alimentation dépend des charges résistives.

II. L'acteur dynamique : Charge purement inductive – Simuler la « consommation d'énergie du champ magnétique » des équipements industriels

La plupart des équipements industriels de notre vie quotidienne ne sont pas purement résistifs. Les pompes, ventilateurs, compresseurs, moteurs et autres appareils dotés de bobines présentent des caractéristiques de charge inductive pendant leur fonctionnement. La charge artificielle inductive est spécifiquement conçue pour reproduire de telles charges industrielles.

Le composant central d'une charge inductive est une bobine de cuivre isolée, et sa logique de fonctionnement est complètement différente de celle d'une charge résistive. Au lieu de convertir directement l'énergie électrique en chaleur, elle utilise le principe de l'induction électromagnétique – après la mise sous tension, elle établit un champ magnétique alternatif autour de la bobine, et le maintien continu de ce champ magnétique consomme de l'énergie électrique. Ce type de consommation est de la puissance réactive, qui n'effectue pas de travail réel, mais qui constitue néanmoins une forme de charge indispensable dans les systèmes électriques.

La caractéristique électrique la plus marquante d'une charge inductive est que le courant est en retard sur la tension, générant une puissance réactive inductive et abaissant le facteur de puissance global du circuit. En termes simples, la tension atteint son pic en premier, et le courant est en retard pendant un moment avant de rattraper – une caractéristique commune des réseaux électriques industriels.

Sa valeur de test réside principalement dans la simulation des conditions de fonctionnement industrielles. Alors que les charges résistives ordinaires ne peuvent tester que des conditions idéales en régime permanent, les charges inductives peuvent simuler l'impact inductif du démarrage des moteurs et du fonctionnement des gros équipements, tester l'adaptabilité des alimentations électriques aux conditions de puissance en retard et de faible facteur de puissance, et vérifier la stabilité opérationnelle des générateurs et des réseaux électriques sous des charges industrielles complexes – aidant à éviter les fluctuations de tension et une faible efficacité de l'alimentation électrique après le déploiement réel.

III. Le compensateur : Charge purement capacitive – Le « correcteur de phase » des systèmes électriques

La charge capacitive est la plus unique parmi les trois. Les équipements électriques quotidiens présentent rarement des caractéristiques purement capacitives. Son rôle principal n'est pas simplement de simuler des charges, mais de compenser les écarts de phase dans le réseau électrique et équilibrer les conditions de puissance – c'est l'« outil de calibrage » des tests électriques.

Le principe fondamental d'une charge capacitive est le stockage de charge et la libération alternée. Le condensateur lui-même ne consomme pas de puissance active. Après la mise sous tension, il stocke rapidement la charge ; pendant les demi-cycles alternatifs positifs et négatifs du courant alternatif, il libère la charge et renvoie du courant dans le circuit, complétant un cycle périodique de charge-décharge. L'ensemble du processus n'implique presque aucune perte d'énergie, ne produisant que de la puissance réactive capacitive.

En termes de caractéristiques électriques, la charge capacitive est exactement l'opposé de la charge inductive, présentant un courant en avance sur la tension. Elle annule efficacement le retard de courant causé par les charges inductives, augmente le facteur de puissance du circuit et équilibre les différences de phase dans le réseau.

Lors des tests réels, les charges capacitives sont principalement utilisées pour les tests d'optimisation du réseau et les vérifications des conditions de fonctionnement non standard. D'une part, elles peuvent simuler des scénarios de charge capacitive pour tester la capacité d'adaptation de phase des alimentations de précision et des régulateurs de tension. D'autre part, elles peuvent être combinées avec des charges inductives pour des tests de compensation du facteur de puissance, calibrant la précision de la régulation de la puissance réactive des groupes électrogènes et des appareillages de commutation. Cela résout les problèmes courants dans les réseaux industriels tels que le faible facteur de puissance et les pertes d'énergie élevées, garantissant un fonctionnement efficace du système électrique.

IV. Charges RLC combinées : Reproduire des scénarios électriques complexes du monde réel

D'après les principes des trois types de charge individuels, il est clair que chacun a ses limites, et aucun type ne peut représenter pleinement la consommation d'énergie du monde réel. En pratique, les charges dans les usines, les bâtiments et les centres de données sont des mélanges d'éléments résistifs, inductifs et capacitifs. C'est pourquoi les bancs de charge haut de gamme adoptent conceptions RLC combinées.

La résistance consomme de la puissance active, simulant la charge électrique de base. L'inductance simule les charges inductives courantes telles que les moteurs industriels, reproduisant les caractéristiques de déphasage arrière. Le condensateur fournit une compensation de phase pour corriger les écarts du réseau. En ajustant les ratios des trois éléments selon les besoins et en travaillant de concert, ils peuvent simuler avec précision les facteurs de puissance sur toute la plage de 0 à 1, reproduisant parfaitement des environnements électriques complexes dans les applications résidentielles, industrielles, les centres de données et autres.

Ces bancs de charge artificiels combinés sont également des équipements essentiels pour les tests de réception en usine des groupes électrogènes, la validation complète des systèmes UPS, le débogage des modifications de réseau et les inspections annuelles des alimentations de secours. Ils permettent des vérifications complètes de paramètres clés tels que la capacité de charge, la précision de la régulation de tension, la résistance aux chocs et l'adaptabilité à la puissance réactive, aidant à identifier préventivement les défauts potentiels avant la mise en service réelle.
