Un générateur peut démarrer avec succès lors d'une inspection de routine, mais cela ne signifie pas nécessairement qu'il peut fournir sa puissance nominale en cas d'urgence.Test de banc de charge de générateur permet de vérifier si un générateur peut fonctionner sous une charge électrique contrôlée, maintenir une sortie stable et fonctionner de manière fiable dans des conditions exigeantes.

Ce guide explique la procédure de test de banc de charge de générateur, de la préparation préalable au test et de l'application de la charge jusqu'à la surveillance des performances et le rapport final. Il couvre également les erreurs de test courantes et les facteurs clés à prendre en compte lors de la sélection d'un banc de charge adapté pour les systèmes d'alimentation de secours, les installations industrielles et les centres de données.

Qu'est-ce que le test de banc de charge de générateur ?

Le test de banc de charge de générateur est une procédure qui applique une charge électrique contrôlée à un générateur pour évaluer ses performances de fonctionnement. Un banc de charge simule la demande que l'équipement électrique exercerait normalement sur le générateur, permettant aux techniciens de tester la source d'alimentation sans dépendre entièrement de la charge réelle de l'installation.

Pendant les tests, les techniciens peuvent surveiller la tension de sortie, la fréquence, le courant, la puissance active et d'autres paramètres de fonctionnement. Selon l'équipement et les objectifs du test, ils peuvent également évaluer la température du moteur, la pression d'huile, la consommation de carburant, les conditions d'échappement et la réponse du générateur aux variations de charge.

Pour les générateurs diesel de secours, le test de banc de charge est particulièrement utile car ces unités peuvent passer de longues périodes à fonctionner sous de faibles charges ou à rester inactives. Un test contrôlé aide à identifier les problèmes de performance qui peuvent ne pas apparaître lors d'une simple inspection de démarrage.

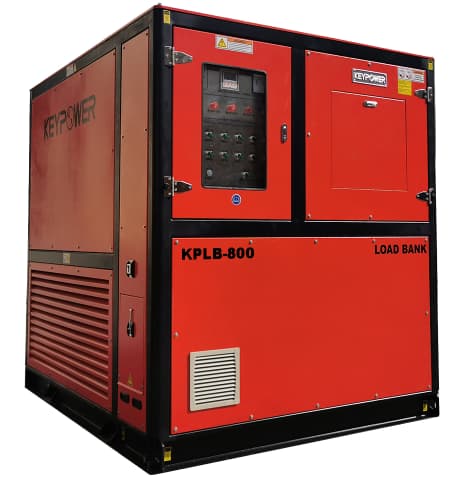

KEYPOWER fournit des solutions de bancs de charge résistifs pour les tests de générateurs. La configuration appropriée dépend de la puissance nominale du générateur, des caractéristiques électriques, de l'environnement de fonctionnement et des conditions de test requises.

Pourquoi le test de banc de charge est-il important pour les générateurs ?

Le test de banc de charge permet de déterminer si un générateur peut fonctionner dans des conditions de fonctionnement définies plutôt que de simplement confirmer qu'il démarre. Ses principaux avantages incluent les suivants.

• Vérification de la capacité : Confirme si le générateur peut fournir la charge électrique spécifiée dans ses limites de fonctionnement.
• Stabilité de la tension et de la fréquence : Évalue la réaction du générateur à mesure que la demande électrique augmente ou diminue.
• Évaluation des performances du moteur : Aide à révéler les problèmes de refroidissement, d'alimentation en carburant, de combustion et autres problèmes de fonctionnement sous charge.
• Évaluation du fonctionnement à faible charge : Aide à identifier les problèmes associés à un fonctionnement prolongé à faible charge, y compris l'empâtement humide dans les moteurs diesel concernés.
• Planification de la maintenance : Fournit des données de fonctionnement enregistrées que les techniciens peuvent comparer avec les spécifications du fabricant et les résultats de tests précédents.

Pour les installations critiques, y compris les hôpitaux, les usines industrielles et les centres de données, ces informations soutiennent la planification de la maintenance et contribuent à réduire le risque de panne de courant imprévue. KEYPOWER aborde également les tests de générateurs dans ses solutions d'alimentation pour centres de données, où la fiabilité de l'alimentation de secours est particulièrement importante.

Procédure de test de banc de charge de générateur

La séquence de test exacte dépend des instructions du fabricant du générateur, des normes applicables, de la conception du banc de charge et des exigences de mise en service ou de maintenance. La procédure suivante fournit un cadre général pour les tests planifiés.

Préparer le générateur et l'équipement de test

Avant d'appliquer une charge, examinez la plaque signalétique du générateur, la puissance nominale, la tension, la fréquence, la configuration des phases et les conditions de fonctionnement autorisées. Confirmez si le test est destiné à vérifier les performances en mode veille, le fonctionnement continu, les exigences de mise en service ou l'état de maintenance.

Inspectez le générateur, le banc de charge, les câbles, les connecteurs, les dispositifs de protection et les dispositions de mise à la terre. Vérifiez les fluides du moteur, le système de refroidissement, l'alimentation en carburant et la batterie de démarrage conformément aux instructions du fabricant.

Vérifiez que la capacité nominale et la configuration électrique du banc de charge conviennent au générateur. L'emplacement du test doit également offrir une ventilation adéquate, une évacuation sûre des gaz d'échappement, un flux d'air de refroidissement suffisant et un accès contrôlé pour le personnel.

Avant de connecter l'équipement, isolez les circuits électriques concernés et suivez les procédures approuvées de consignation/déconsignation et de sécurité électrique. Les connexions et les opérations de commutation doivent être effectuées par du personnel qualifié en utilisant les instructions du fabricant de l'équipement.

Démarrer le générateur et enregistrer les lectures de référence

Démarrez le générateur conformément à la procédure d'exploitation du fabricant et laissez-le atteindre la condition de fonctionnement spécifiée. Avant d'appliquer une charge importante, enregistrez la tension initiale, la fréquence, la température du moteur, la pression d'huile et toute autre mesure de référence requise.

Confirmez que le générateur fonctionne normalement et qu'aucune alarme active, vibration anormale, condition d'échappement inhabituelle ou fuite de fluide n'est présente. Si une condition anormale est détectée, examinez-la avant de continuer.

Les mesures de référence fournissent une référence pour évaluer les changements lors des étapes de charge suivantes. Elles sont également utiles lors de la comparaison des résultats de tests au fil du temps.

Connecter le banc de charge et appliquer la charge progressivement

Une fois les vérifications initiales terminées, connectez le banc de charge en utilisant la procédure de raccordement électrique approuvée. Confirmez la configuration du câblage, la séquence des phases le cas échéant, la tension nominale et les réglages de protection avant d'appliquer la charge.

Une séquence de test illustrative courante utilise des paliers de charge de 25 %, 50 %, 75 % et 100 % de la puissance active nominale du générateur. Ces pourcentages sont des exemples, et non des exigences universelles. La séquence réelle, la durée à chaque étape et la charge de test maximale doivent suivre les instructions du fabricant du générateur et le plan de test approuvé.

À chaque étape, laisser le générateur se stabiliser pendant la période définie dans le plan de test. Enregistrer la charge réelle, la tension, la fréquence, le courant et les paramètres pertinents du moteur avant d'augmenter davantage la charge.

Ne pas appliquer automatiquement une surcharge de 110 %. Les tests de surcharge ne doivent être effectués que lorsque le générateur et le banc de charge sont explicitement conçus pour la condition requise et que la procédure applicable le permet.

Pour les systèmes de plus grande capacité, il est essentiel de sélectionner un banc de charge doté de puissances et de capacités de contrôle appropriées. Découvrez les produits de KEYPOWEROptions de test de banc de charge de 800 kWpour consulter un exemple de la plage de capacité disponible.

Surveiller les performances du générateur en charge

Une fois chaque palier de charge appliqué, surveillez la sortie électrique et l'état de fonctionnement du moteur tout au long de la période de test requise. L'objectif n'est pas simplement d'atteindre la charge cible, mais de vérifier que le groupe électrogène maintient des performances acceptables lorsqu'il fonctionne à cette charge.

Les mesures importantes comprennent :

• Tension : Vérifiez si la tension de sortie reste dans la plage de fonctionnement spécifiée.
• Fréquence : Observez la stabilité de la fréquence et le rétablissement après des changements de charge.
• Puissance active actuelle et active : Confirmez la charge réelle et vérifiez le déséquilibre de phase le cas échéant.
• Facteur de puissance : Enregistrez la valeur mesurée lorsque le plan de test l'exige.
• Paramètres du moteur : Surveillez la température, la pression d'huile, les performances de refroidissement et la consommation de carburant selon les besoins.
• Alarmes et conditions anormales : Enregistrez tout avertissement, arrêt, bruit inhabituel, vibration, fumée ou fuite.

Les limites d'acceptation doivent provenir des spécifications du générateur, de la norme de test applicable et des exigences de mise en service ou de maintenance. Il n'existe pas de déviation de tension unique ou de seuil de température unique qui convienne à tous les modèles de générateurs.

Réduire la charge et arrêter en toute sécurité

Après avoir terminé le test planifié, réduisez la charge dans l'ordre spécifié par la procédure de test. Déconnectez le banc de charge en utilisant la méthode de commutation approuvée et laissez le générateur refroidir ou fonctionner à vide lorsque le fabricant l'exige.

Suivez la procédure d'arrêt prescrite, isolez l'équipement et vérifiez que tous les composants peuvent être inspectés en toute sécurité. Ne débranchez pas les câbles et n'ouvrez pas les boîtiers électriques lorsqu'ils sont sous tension.

Une fois le système arrêté en toute sécurité, inspectez les connexions, les câbles, les voies de ventilation et l'équipement à la recherche de signes de surchauffe ou de dommages. Toute anomalie constatée doit être documentée et traitée avant que le générateur ne soit remis en service.

Comment évaluer les résultats du test de banc de charge du générateur

Un rapport de test de banc de charge utile doit montrer comment le générateur s'est comporté à chaque niveau de charge et si les valeurs mesurées répondaient aux critères d'acceptation applicables.

Si une mesure dépasse sa limite spécifiée, examinez les données enregistrées et étudiez la cause avant de déclarer le test réussi. Les problèmes potentiels peuvent concerner le régulateur de tension, la commande de vitesse du moteur, le système de refroidissement, l'alimentation en carburant, les connexions électriques ou la configuration de la charge du générateur.

Un test réussi doit être étayé par des mesures documentées et une comparaison explicite avec les critères d'acceptation applicables. Atteindre simplement 100 % de charge ne suffit pas, en soi, à établir que chaque aspect des performances du générateur est satisfaisant.

Comment choisir le bon banc de charge pour les tests de générateurs

Le banc de charge approprié dépend de la puissance nominale du générateur, du type de charge électrique à simuler, de la durée du test et des conditions du site.

• Puissance nominale : Sélectionnez une capacité suffisante pour le test prévu, y compris toute marge supplémentaire requise par la procédure approuvée.
• Caractéristiques de la charge : Un banc de charge résistif convient pour tester la puissance active. Une configuration inductive ou résistive-inductive combinée peut s'avérer nécessaire lorsque la puissance réactive et le facteur de puissance doivent également être évalués.
• Tension et fréquence : Adaptez le banc de charge aux caractéristiques électriques et à la configuration du générateur.
• Cycle de service : Confirmez que l'équipement peut supporter la durée du test prévue et les exigences de refroidissement.
• Commande et surveillance : Envisagez le mode de fonctionnement manuel ou à distance, les fonctions de mesure, l'enregistrement des données et les exigences en matière de rapports.
• Environnement d'installation : Évaluez le flux d'air, l'évacuation de la chaleur, le bruit, le transport, l'espace disponible et l'accès pour la maintenance.

KEYPOWER propose des bancs de charge résistifs et des solutions de bancs de charge inductifs pour différentes exigences de test. La sélection finale doit être basée sur les conditions de test requises plutôt que sur la seule puissance nominale.

Erreurs courantes à éviter lors des tests de banc de charge

Même lorsque le bon équipement est disponible, une mauvaise planification des tests peut produire des résultats peu fiables ou créer des risques évitables pour la sécurité.

• Choisir un banc de charge sous-dimensionné : L'équipement peut ne pas être en mesure d'atteindre la charge de test requise.
• Ignorer le plan de test : Des paliers de charge ou des durées de test non planifiés peuvent rendre les résultats difficiles à comparer ou à valider.
• Enregistrer trop peu de données : Les mesures prises uniquement au début et à la fin peuvent rater l'instabilité lors des changements de charge intermédiaires.
• Négliger la ventilation : Un flux d'air restreint peut provoquer une surchauffe ou des conditions de fonctionnement dangereuses.
• Utiliser des limites d'acceptation universelles : Appliquer les mêmes limites à chaque générateur peut entraîner des décisions de réussite ou d'échec incorrectes.
• Omission de l'inspection finale : Des connexions desserrées, une surchauffe et d'autres problèmes peuvent passer inaperçus sans une vérification après l'essai.

Une procédure cohérente, un personnel qualifié, des équipements adaptés et un rapport d'essai complet permettent de rendre les essais de banc de charge pour groupe électrogène plus fiables et répétables.

Foire aux questions sur les essais de banc de charge pour groupe électrogène

À quelle fréquence un groupe électrogène doit-il subir un essai de banc de charge ?

La fréquence des essais dépend des recommandations du fabricant du groupe électrogène, de la réglementation applicable, des conditions de fonctionnement et du plan d'entretien de l'installation. Les systèmes d'urgence critiques peuvent avoir des calendriers d'inspection et d'essai spécifiques. Suivez les exigences applicables à l'installation plutôt que de supposer qu'un seul intervalle convient à tous les groupes électrogènes.

Quels pourcentages de charge sont couramment utilisés lors des essais de groupes électrogènes ?

Une séquence illustrative courante est 25 %, 50 %, 75 % et 100 % de la puissance active nominale. Les paliers de charge réels et les temps de maintien dépendent de l'objectif de l'essai, des spécifications du groupe électrogène, des normes applicables et de la procédure approuvée.

Combien de temps doit durer un essai de banc de charge pour groupe électrogène ?

Il n'y a pas de durée de test universelle. Le temps requis dépend de la puissance nominale du générateur, de l'objectif du test, de la charge de fonctionnement, des exigences de stabilisation thermique et des critères d'acceptation applicables. Suivez les instructions du fabricant et le plan de test approuvé.

Un banc de charge résistif peut-il tester un groupe électrogène diesel ?

Oui. Un banc de charge résistif convenablement dimensionné peut appliquer une charge électrique active contrôlée à un générateur diesel. Il peut aider à vérifier la puissance active de sortie et à évaluer le comportement de la tension, de la fréquence et du moteur sous charge. Un équipement supplémentaire ou un banc de charge combiné peut être nécessaire lorsque les performances en matière de puissance réactive doivent également être testées.

Que doit contenir un rapport de test de banc de charge pour générateur ?

Un rapport doit identifier le générateur et le banc de charge, enregistrer les conditions de test et les paliers de charge, documenter la tension, la fréquence, le courant, la puissance, les relevés pertinents du moteur ainsi que les alarmes ou observations anormales, et comparer les résultats avec les critères d'acceptation applicables. Le rapport doit également consigner le résultat final du test et toutes les actions correctives recommandées.

Améliorez la fiabilité des générateurs grâce au bon équipement de test

Une procédure de test de banc de charge de groupe électrogène bien planifiée aide à vérifier la puissance de sortie, à évaluer la stabilité de fonctionnement et à identifier les problèmes potentiels avant qu'un générateur ne soit sollicité pour alimenter des charges critiques. Les résultats les plus fiables proviennent d'un équipement adapté, d'une application de charge contrôlée, de mesures précises et de critères d'acceptation clairement définis.

Pour les fabricants de générateurs, les équipes de maintenance, les entrepreneurs et les exploitants d'installations, le choix de la banque de charge appropriée est une partie importante de ce processus. ExplorezSolutions d'équipements de production d'énergie KEYPOWERou contactez l'équipe pour discuter de la capacité du banc de charge, de la configuration électrique et des exigences de test pour votre application.
