Vous pouvez dimensionner un groupe électrogène diesel en faisant correspondre sa capacité à votre charge électrique totale, puis en convertissant cette charge en la bonne puissance nominale en kVA. Le dimensionnement d'un groupe électrogène diesel est simple : additionnez vos watts en fonctionnement, tenez compte des pics de démarrage et appliquez quelques formules standard. Un calculateur de dimensionnement de groupe électrogène gère les conversions pour vous.
Les unités de secours fonctionnent généralement à environ 70 % de leur pleine capacité et fonctionnent moins de 200 heures par an, conformément à la norme ISO 8528-1. Cette classification façonne la façon dont vous interprétez les résultats de dimensionnement de votre groupe électrogène diesel. Ce guide vous guide à travers le kW par rapport au kVA, un aperçu du calculateur, les formules clés, un exemple pratique et des facteurs avancés comme le démarrage du moteur et le facteur de puissance.
Le dimensionnement d'un groupe électrogène diesel consiste à faire correspondre la capacité du groupe électrogène à votre charge électrique totale, puis à convertir cette charge en la bonne puissance nominale en kVA. Commencez par un inventaire complet de chaque charge. Enregistrez les données de la plaque signalétique telles que la tension, l'intensité à pleine charge, le facteur de puissance et la puissance en chevaux. Séparez les charges continues des charges intermittentes et déterminez l'utilisation de pointe des 12 derniers mois ou des données de la plaque signalétique pour l'équipement prévu.
Votre objectif de dimensionnement est la capacité de fonctionnement continu plus la demande de démarrage la plus élevée plus la capacité de réserve. Ajoutez une marge de sécurité de 10 à 20 % pour l'expansion future de la charge. Convertissez tous les ampères en kilowatts avant de dimensionner le groupe électrogène, afin que chaque calcul utilise la même unité. Cette étape est importante car une unité sous-dimensionnée a du mal avec les charges de démarrage et l'instabilité de tension, tandis qu'une unité surdimensionnée fonctionne de manière inefficace sous une charge légère.

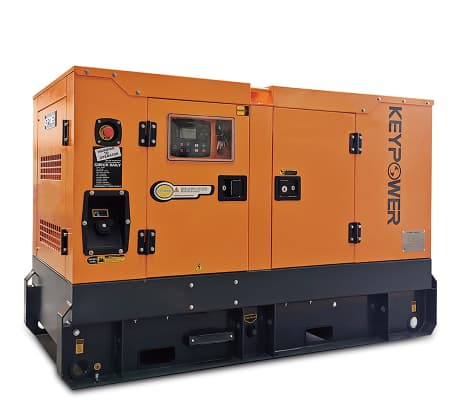

Le kW mesure la puissance réelle, c'est-à-dire l'électricité qui effectue réellement un travail. Le kVA mesure la puissance apparente, c'est-à-dire la puissance totale qu'un groupe électrogène doit fournir. Les deux valeurs diffèrent en raison du facteur de puissance, et la relation est kVA = kW / facteur de puissance. Pour une charge de 100 kW avec un facteur de puissance de 0,8, la taille de groupe électrogène requise est de 125 kVA.
Le facteur de puissance varie selon l'application. Les groupes électrogènes industriels triphasés fonctionnent généralement à 0,8, tandis que les unités résidentielles et commerciales légères monophasées fonctionnent souvent à 1,0. Les charges à facteur de puissance variable rendent cette conversion essentielle, car un faible facteur de puissance augmente le kVA total que votre groupe électrogène doit fournir.
| Type d'application | Phase du groupe électrogène | Facteur de puissance courant |
| Résidentiel et commercial léger | Monophasé | 1 |
| Industriel | Triphasé | 0,8 |
Un calculateur de dimensionnement convertit entre kW, kVA, ampères et HP, afin que vous puissiez passer de la capacité du groupe électrogène en kW à la puissance en kVA dont votre application a besoin. Cette conversion est au cœur du dimensionnement de groupe électrogène de kw à kva, et elle garantit l'exactitude de votre sélection finale.
Un calculateur de dimensionnement de groupe électrogène de secours transforme votre liste de charges en une capacité recommandée. Vous entrez les données dans un ordre logique et l'outil gère les calculs mathématiques. Voici ce que vous fournissez à chaque étape.
Répartition des charges : listez chaque catégorie de charge en kW avec son facteur de puissance, tel que les charges de sécurité des personnes, la charge de la pompe à incendie et les charges de secours optionnelles.
Données du moteur : puissance en chevaux, intensité à pleine charge, facteur de puissance et tension du système.
Tension et phase du système : par exemple, 480 V triphasé.
Marge de sécurité : généralement 25 % pour l'expansion future et les pics de démarrage du moteur.
Vous sélectionnez également le monophasé ou le triphasé. Ce choix modifie vos valeurs de courant. Un calculateur de taille de groupe électrogène utilise ces entrées pour calculer votre kVA requis.
Les estimations de consommation de carburant suivent la même logique. Vous entrez le kW nominal et le pourcentage de charge attendu, et le calculateur applique une courbe de charge-rendement à partir des données d'essai du moteur. La consommation de carburant par kWh s'améliore à mesure que la charge augmente vers la plage optimale. La consommation spécifique de carburant mesure ce taux.
Votre valeur calculée est un point de départ, pas une réponse définitive. Le kW / kVA de groupe électrogène de secours recommandé correspond généralement à la taille standard immédiatement supérieure à votre valeur calculée. Une exigence calculée de 78,1 kVA indique une unité de 100 kVA. Un résultat de 150 kVA indique 200 kVA.
Appliquez une marge de capacité de réserve avant d'arrondir à la hausse. Une marge de capacité de réserve standard de 20 % couvre l'expansion future. Ajoutez 5 % à 10 % en plus pour les démarrages réguliers par temps glacial. Dans un exemple pratique, une capacité de réserve de 10 % appliquée à une charge déclassée de 440,9 kVA a produit 510,5 kVA, et la taille standard suivante était de 600 kVA.
Ce calcul de dimensionnement de générateur étape par étape maintient votre sélection ancrée dans la réalité. Vous pouvez dimensionner un générateur en toute confiance une fois que vous avez mis en correspondance votre kva total avec une valeur nominale standard et confirmé que la marge correspond aux conditions de votre site.
La formule principale de dimensionnement du générateur diesel commence par une somme simple. Additionnez les watts de fonctionnement totaux de chaque charge, puis ajoutez le pic de démarrage du plus grand moteur individuel. Vous calculez ce pic en soustrayant les watts de fonctionnement du plus grand moteur de ses watts de démarrage. Cette méthode suppose que vous échelonnez les démarrages des moteurs, de sorte qu'un seul moteur présente un pic à la fois.
Pour les systèmes triphasés, utilisez cette relation : puissance réelle en watts = 1,732 x tension de ligne x courant de ligne x facteur de puissance. La puissance apparente en kVA = 1,732 x tension de ligne x courant de ligne. Cette formule vous permet de convertir directement les ampères mesurés en valeurs de kW et de kVA dont vous avez besoin.
Le déclassement s'ajuste aux conditions du site. Puissance de sortie disponible = puissance nominale x facteur d'altitude x facteur de température. Un générateur de 1 000 kW avec un facteur d'altitude de 0,92 et un facteur de température de 0,97 fournit 892,4 kW. Le déclassement commence généralement au-dessus de 500 à 1 000 pieds d'altitude. La plupart des générateurs sont évalués à 77°F (25°C). Les températures supérieures à 104°F (40°C) provoquent un déclassement mesurable.
La règle des 80 % stipule que vous ne devez pas charger un générateur au-delà de 80 % de sa capacité nominale pour une utilisation continue. Cette marge protège le moteur et l'alternateur contre une surcharge prolongée.
Considérez une maison avec un réfrigérateur, une pompe de puits, un ventilateur de fournaise, des lumières et une pompe de puisard. Vous listez chaque charge et enregistrez ses watts de fonctionnement. Le réfrigérateur consomme 150W, la pompe de puits 1 000W, le ventilateur de fournaise 500W, les lumières 300W et la pompe de puisard 800W. Vos watts de fonctionnement totaux s'élèvent à 2 750W.
Ensuite, identifiez le pic de démarrage du moteur pour chaque charge motorisée. La pompe de puits ajoute 2 000W de pic, la pompe de puisard ajoute 1 200W et le réfrigérateur ajoute 400W. Le plus grand démarrage de moteur provient de la pompe de puits à 2 000W.
Appliquez la méthode de la somme des watts de fonctionnement plus le pic de démarrage du plus grand moteur. Les watts de fonctionnement totaux de 2 750W plus le plus grand pic de 2 000W donnent 4 750W. Ce chiffre représente votre demande de pointe lors du démarrage du plus grand moteur.
Ajoutez une marge de sécurité pour la sécurité et les charges futures. Multipliez 4 750W par 1,20 pour obtenir 5 700W. Appliquez maintenant la règle des 80 % à l'envers. Un générateur chargé à 80 % de sa puissance nominale doit fournir 5 700W, donc la capacité requise = 5 700 / 0,8 = 7 125W. Arrondissez à la taille standard supérieure, qui est un générateur de 7 500W. Cet appareil gère toutes les charges essentielles avec une capacité de surtension adéquate.
Lorsque vous dimensionnez un générateur, n'oubliez pas que les watts de démarrage par rapport aux watts de fonctionnement ne sont pas un détail mineur. Un appareil dimensionné uniquement sur la base des watts de fonctionnement calera lorsqu'un moteur démarrera. Le pic peut exiger plusieurs fois la consommation continue pendant une seconde ou deux. Le dimensionnement basé sur la charge de démarrage plutôt que sur la charge de fonctionnement est exactement ce qu'un calculateur de dimensionnement de générateur vérifie. Le même principe s'applique aux calculs de kVA total pour les systèmes plus grands. Votre kVA total doit tenir compte du démarrage du plus grand moteur, et non pas seulement de la demande en régime permanent.
Le pic de démarrage du moteur est à l'origine de la plupart des générateurs sous-dimensionnés. Un moteur consomme brièvement plusieurs fois ses watts de fonctionnement. Le démarrage du plus grand moteur détermine votre demande de kva de pointe. Ce kva de démarrage peut dépasser largement la consommation en régime permanent. Listez chaque moteur et ajoutez uniquement le pic du moteur à votre charge de base. Échelonnez les démarrages pour maintenir le pic gérable.
Le facteur de puissance change à mesure que les charges varient. Les moteurs consomment une puissance réactive différente, créant des charges à facteur de puissance variable. Traitez la puissance apparente comme le plafond que votre générateur doit couvrir. Des condensateurs de correction du facteur de puissance peuvent réduire cette charge réactive. Convertissez chaque charge en kva et kvar au lieu de suivre uniquement les kw. Avec des charges à facteur de puissance mixte et variable, un générateur dimensionné uniquement sur les kw échoue. Calculez le kva total au facteur de puissance le plus défavorable.
Le fonctionnement en parallèle augmente la capacité. Deux unités sur un bus partagé peuvent fonctionner ensemble si les paramètres électriques et les systèmes de régulateur/AVR correspondent. Avant la fermeture, la tension, la fréquence et la séquence de phases doivent correspondre. Tension à moins de 2-5 %, fréquence à moins de 0,1-0,2 Hz, angle de phase inférieur à 10-20 degrés. En mode statisme (droop mode), les charges se partagent proportionnellement à la capacité.
L'altitude réduit la densité de l'air et la puissance du moteur. Le déclassement commence généralement au-dessus de 1 500 pieds. Les moteurs à aspiration naturelle perdent 3,5 % par tranche de 1 000 pieds. Les moteurs turbocompressés perdent 2,5 %.
La chaleur compte également. Un générateur évalué à 40 °C délivre la puissance nominale en kW. Au-dessus de 40 °C, la puissance chute de 2 à 4 % par augmentation de 5 °C. Un radiateur pour température ambiante élevée doté d'un faisceau plus grand et d'un ventilateur à haute pression statique limite cette perte. Associez le radiateur, le ventilateur et le facteur de déclassement. Les sites désertiques peuvent nécessiter un radiateur déporté.
Appliquez les deux facteurs à votre charge. Un générateur de 500 kW en haute altitude délivre moins que sa puissance nominale. Ajoutez le déclassement lié à la température. La puissance finale doit dépasser la charge. Le déclassement réduit les watts en fonctionnement que vous pouvez consommer. Associez cela à des charges à facteur de puissance variable, et les kW requis augmentent. Vérifiez par rapport à la fiche technique du fabricant.
Vous disposez désormais d'un processus reproductible. Listez chaque charge, faites la somme totale des watts en marche, convertissez en kW et en kva, puis ajoutez le pic de démarrage du plus grand moteur. Appliquez le déclassement pour l'altitude et la température. Confirmez le résultat en kW à l'aide d'un calculateur.
Le facteur de puissance et le démarrage des moteurs influencent le plus votre dimensionnement final. Un faible facteur de puissance augmente les kva requis. Un pic de démarrage important d'un moteur accroît la demande en watts en fonctionnement.
Dimensionnez toujours un générateur avec une marge de sécurité. Les guides recommandent généralement 10 à 30 % de capacité supplémentaire, 10 à 20 % étant le chiffre le plus fréquent.
Vérifiez la puissance nominale en kW sur la fiche technique du fabricant avant d'acheter. Cette étape protège votre décision de dimensionnement de générateur diesel. Un bon dimensionnement de générateur inclut toujours cette vérification finale.
Additionnez le total des watts en fonctionnement de chaque appareil que vous prévoyez d'alimenter. Ajoutez ensuite le pic de démarrage du plus grand moteur. Appliquez la règle des 80 % et arrondissez à la taille standard supérieure. Un calculateur de taille de générateur confirme votre chiffre final.
Divisez votre charge en kW par le facteur de puissance. Une charge de 100 kW à un facteur de puissance de 0,8 nécessite 125 kva. Les unités industrielles triphasées fonctionnent généralement à 0,8, tandis que les unités résidentielles monophasées fonctionnent souvent à 1,0.
Oui. Deux unités sur un bus partagé fonctionnent ensemble lorsque la tension, la fréquence et l'ordre des phases correspondent. La tension doit rester dans une plage de 2 à 5 %, la fréquence de 0,1 à 0,2 Hz et l'angle de phase en dessous de 10 à 20 degrés. Les charges se partagent alors proportionnellement à la capacité.
Un moteur consomme brièvement plusieurs fois ses watts en marche lors du démarrage. Ce pic de watts au démarrage détermine votre demande de pointe. Une unité dimensionnée uniquement sur la consommation continue calera. Dimensionnez toujours en fonction du démarrage du plus grand moteur, et non pas seulement de la charge continue.
L'altitude réduit la densité de l'air et la puissance du moteur. Le déclassement commence généralement au-dessus de 1 500 pieds. Les moteurs à aspiration naturelle perdent 3,5 % par tranche de 1 000 pieds, et les moteurs turbocompressés perdent 2,5 %. Un calculateur de dimensionnement de générateur de secours vous aide à confirmer la puissance déclassée.
